Network Device ( Perangkat Jaringan )

PERANGKAT JARINGAN

 Sebuah jaringan adalah terdiri dari sejumlah besar perangkat komunikasi. Perangkat sederhana yang digunakan dalam komunikasi adalah adaptor NIC yang melekat dengan setiap komputer dalam jaringan. Jika Anda ingin membangun LAN, Anda akan perlu memiliki komputer, hub, switch, adapter jaringan, UTP / STP kabel, router, internal / eksternal modem, konektor, penguji kabel dan alat kliping.


Personal Computer


Personal Computer merupakan perangkat utama dalam suatu jaringan komputer.PC inilah yang akan bekerja mengirim dan mengakses data dalam jaringan.Ke,a,puan sautu PC akan sangatmenentukan kerja suatu jaringan. Semakin tinggi kemampuan suatu PC maka akn semakin cepatpula proses kerjanya.




gambar: personal computer


NIC ( Network Interface Card )

gambar: NIC


Kartu jaringan (Inggris: network interface card disingkat NIC atau juga network card) adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah oleh pengguna.

Macam NIC adalah :

1. NIC fisikUmumnya berupa kartu yang dapat ditancapkan ke dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan bus ISA, bus PCI, bus EISA, bus MCA, atau bus PCI Express. Selain berupa kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang mobile).

Kartu NIC Fisik terbagi menjadi dua jenis, yakni:

* Kartu NIC dengan media jaringan yang spesifik (Media-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis berdasarkan media jaringan yang digunakan. Contohnya adalah NIC Ethernet, yang dapat berupa Twisted-Pair (UTP atau STP), Thinnet, atau Thicknet, atau bahkan tanpa kabel (Wireless Ethernet).

* Kartu NIC dengan arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang digunakan. Contohnya adalah Ethernet, Token Ring, serta FDDI (Fiber Distributed Data Interface), yang kesemuanya itu menggunakan NIC yang berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100 Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.

Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5 atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang tanpa kabel).

Komputer dapat berkomunikasi dengan NIC dengan menggunakan beberapa metode, yakni I/O yang dipetakan ke memori, Direct Memory Access (DMA), atau memory yang digunakan bersama-sama. Sebuah aliran data paralel akan dikirimkan kepada kartu NIC dan disimpan terlebih dahulu di dalam memori dalam kartu sebelum dipaketkan menjadi beberapa frame berbeda-beda, sebelum akhirnya dapat ditransmisikan melalui media jaringan. Proses pembuatan frame ini, akan menambahkan header dan trailer terhadap data yang hendak dikirimkan, yang mengandung alamat, pensinyalan, atau informasi pengecekan kesalahan. Frame-frame tersebut akan kemudian diubah menjadi pulsa-pulsa elekronik (voltase, khusus untuk kabel tembaga), pulsa-pulsa cahaya yang dimodulasikan (khusus untuk kabel fiber-optic), atau gelombang mikro (jika menggunakan radio/jaringan tanpa kabel).

NIC yang berada dalam pihak penerima akan memproses sinyal yang diperoleh dalam bentuk terbalik, dan mengubah sinyal-sinyal tersebut ke dalam aliran bit (untuk menjadi frame jaringan) dan mengubah bit-bit tersebut menjadi aliran data paralel dalam bus komputer penerima. Beberapa fungsi tersebut dapat dimiliki oleh NIC secara langsung, diinstalasikan di dalam firmware, atau dalam bentuk perangkat lunak yang diinstalasikan dalam sistem operasi.

2. NIC LogisNIC logis merupakan jenis NIC yang tidak ada secara fisik dan menggunakan sepenuhnya perangkat lunak yang diinstalasikan di atas sistem operasi dan bekerja seolah-olah dirinya adalah sebuah NIC. Contoh dari perangkat NIC logis adalah loopback adapter (dalam sistem operasi Windows, harus diinstalasikan secara manual atau dalam sistem operasi keluarga UNIX, terinstalasi secara default, dengan nama interface lo) dan Dial-up adapter (yang menjadikan modem sebagai sebuah alat jaringan dalam sistem operasi Windows). Kartu NIC logis ini dibuat dengan menggunakan teknik emulasi.

Pengkabelan

Jaringan komputer pada dasarnya adalah jaringan kabel, menghubungkan satu sisi dengan sisi yang lain, namun bukan berarti kurva tertutup, bisa jadi merupakan kurva terbuka (dengan terminator diujungnya). Seiring dengan perkembangan teknologi, penghubung antar komputer pun mengalami perubahan serupa. Mulai dari teknologi telegraf yang memanfaatkan gelombang radio hingga teknologi serat optik dan laser menjadi tumpuan perkembangan jaringan komputer. Hingga sekarang, teknologi jaringan komputer bisa menggunakan teknologi "kelas" museum (seperti 10BASE2 menggunakan kabel coaxial) hingga menggunakan teknologi "langit" (seperti laser dan serat optik).


Ada 3 jenis kabel yang umumnya dipakai dalam jarimgan, yaitu:
1. UTP ( Unshielded Twisted Pair )

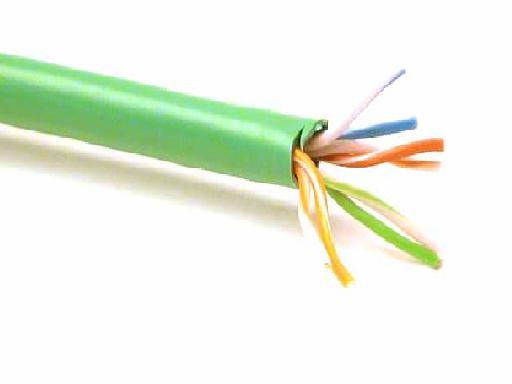

Gambar 2: Kabel UTP

      UTP merupakan kabel jaringan yang paling banyak digunakan karena UTP mempunyai tingkat noise yang kecil, disebabkan kabel dililitkan berpasangan sehingga Mengurangi gelombang elegtromagnetic yang dapat mengganggu pengiriman data.
     Kabel Unshielded Twisted Pair  (UTP) merupakan sepasang kabel yang di-twist/dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel / 8kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.
     Umumnya di Indonesia warna kabel yang terlilit/di-twist adalah (orange-putih orange), (hijau-putih hijau), (coklat-putih coklat dan biru-putih biru). Pada umumnya menggunakan konektor RJ-45. Pada saat ini penggunaan UTP cable merupakan pilihan yang paling efisien dalam pengembangan jaringan komputer berkecepatan tinggi 10 mbps s/d 100mbps.

Terdapat 5 kategori kabel UTP :
1.   Category (CAT) 1
Digunakan untuk telekomunikasi telepon dan tidak sesuai untuk transmisi data.
2.   Category (CAT) 2
Jenis UTP ini dapat melakukan transmisi data sampai kecepatan 4 Mbps.
3.      Category (CAT) 3
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 10 Mbps.
4.   Category (CAT) 4
Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 16 Mbps.
5.   Category (CAT) 5
Merupakan jenis yang paling popular dipakai dalam jaringan komputer di dunia pada saat ini. Digunakan untuk mengakomodasikan transmisi dengan kecepatan sampai dengan 100 Mbps.

     Untuk penyambungan konekter UTP untuk jaringan 10/100 Mbps perlu diperhatikan metode kombinasi penyambungan warna kabel yaitu dimulai dari kiri konekter ke kanan.
Pengkabelan menggunakan kabel UTP terdapat dua metode:
1. Kabel Lurus (Straight Cable).
2. Kabel Silang (Crossover Cable).


Kabel lurus/straight digunakan untuk menghubungkan antara workstation dengan hub/switch sedangkan kabel silang/cross digunakan untuk menghubungkan antara hub dan hub, antara dua komputer tanpa hub.


Pemasangan kabel secara straight/lurus :
Pemasangan kabel secara straight adalah mengunakan tipe 568 B satu sisi dan tipe 568 B sisi lainnya.


Tabel 2: Susunan kabel straight/lurus
Putih Orange
1
Putih Orange
Orange
2
Orange
Putih Hijau
3
Putih Hijau
Biru
4
Biru
Putih Biru
5
Putih Biru
Hijau
6
Hijau
Putih Coklat
7
Putih Coklat
Coklat
8
Coklat






















Gambar 3: Implementasi UTP (Straight-Through)




Pemasangan kabel secara Cross/Silang :
Pemasangan kabel secara Cross/Silang adalah mengunakan tipe 568 B. satu sisi dan tipe 568 Asisi lainnya.


Tabel 3: Susunan kabel cross/silang
Putih Orange
1
Putih Hijau
Orange
2
Hijau
Putih Hijau
3
Putih Orange
Biru
4
Biru
Putih Biru
5
Putih Biru
Hijau
6
Orange
Putih Coklat
7
Putih Coklat
Coklat
8
Coklat

Gambar 4: Implementasi UTP (Crossed-Over)




Kegunaan kabel straight yaitu, menghubungkan perangkat yang berlainan. Contohnya adalah
·        Menghubungkan antara PC  ke  switch atau hub
·        Menghubungkan antara Switch ke Ethernet / Fast Ethernet Router

Kegunaan kabel cross yaitu, menghubungkan perangkat yang sejenis. Contohnya adalah :
·        Menghubungkan antara pc dan modem.
·        Menghubungkan antara Switch dan Switch.
·        Menghubungkan antara Pc dan Pc.

2. STP ( Shielded Twisted Pair )
      Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP kabel lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.


 Gambar 5: STP

2. Coaxial Cable

Gambar 1: Kabel Coaxial

      Coaxial banyak digunakan di jaringan lokal karena biaya pembangunan jaringannya relatif murah,
biasanya kabel ini digunakan pada ring.
      Kabel coaxial menyediakan perlindungan cukup baik dari cross talk dan electrical interference (berasal dari petir dan sistem radio) karena terdapat semacam perlindungan logam/metal dalam kabel tersebut. Kabel coaxial hanya dapat mempunyai transfer rate data maximum 10 Mbps.

Tabel 1: Jenis Cable Coaxial
Type
Hambatan
Digunakan untuk
RG-8
50 ohm
Thick Ethernet
RG-11
50 ohm
Thick Ethernet
RG-58
50 ohm
Thin Ethernet
RG-59
75 ohm
Kabel TV
RG-62
93 ohm
ARCnet



3. Fiber Optic (F/O)

Gambar 6: Fiber  Optik


Fiber Optic mempunyai dua mode transmisi, yaitu single mode dan multi mode. Single mode menggunakan sinar laser sebagai media transmisi data sehingga mempunyai jangkauan yang lebih jauh. Sedangkan multimode menggunakan LED sebagai media transmisi.
Teknologi fiber optic atau serat cahaya memungkinkan menjangkau jarak yang besar dan menyediakan perlindungan total terhadap gangguan elektrik. Kecepatan transfer data dapat mencapai 1000 mbps serta jarak dalam satu segment dapat labih dari 3.5 km. kabel serat cahaya tidak terganggu oleh lingkungan cuaca dan panas.
Kabel fiber optic terdiri dari macam-macam jenis tergantung dari mana tempat kabel FO akan diletakan, misal dalam air, bawah tanah, dan lain-lain.
Dari segala macam keuntungan, kabel serat cahaya terdapat kerugian. Kerugiannya antara lain penanganan khusus serta harganya yang sangat mahal tetapi kabel ini merupakan alternative yang paling baik bagi masa depan jaringan komputer.

Adapun keuntungan-keuntungan lain dari kabel fiber optic adalah :
·                    Kecepatan : jaringan-jaringan fiber optic beroperasi pada kecepatan tinggi,mencapaigigabits.
·                    Bandwidth : fiber optic mampu membawa paket-paket dengan kapasitas besar.
·                Distance : sinyal-sinyal dapat ditransmisikan lebih jauh tanpa memerlukan        perlakuan refresh atau diperkuat.
Resistance : daya tahan kuat terhadap imbas elektromagnetik yang dihasilkan perangkat-perangkat elektronik seperti radio, motor atau bahkan kabel-kabel transmisi lain di sekelilingnya.


Switch

gambar: super switch
Switch atau lebih dikenal dengan istilah LAN switch merupakan perluasan dari konsep bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu cut-through dan store-and-forward.


Switch cut-through memiliki kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya.


Sedangkan switch store-and-forward merupakan kebalikan dari switch cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum meneruskannya ke tujuan dan untuk memeriksa satu paket memerlukan waktu, tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket dan mencegahnya agar tidak mengganggu jaringan.


Dengan switch ada beberapa keuntungan karena setiap segmen jaringan memiliki bandwidth 10 Mbps penuh, tidak terbagi seperti pada "shared network." Dengan demikian kecepatan transfer data lebih tinggi. Jaringan yang dibentuk dari sejumlah switch yang saling berhubungan disebut "collapsed backbone."


Saat ini perusahaan umumnya memilih jaringan Ethernet 10 Mbps pada segmen-segmennya dan Fast Ethernet 100 Mbps untuk koneksi ke server. Biasanya merka menggunakan switch 10/100 yang biasanya memiliki beberapa port 10 Mbps untuk koneksi ke komputer client dan 1 port 100 Mbps untuk koneksi ke server atau komputer yang dianggap sebagai server.


HUB atau Concentrator

Hub Alat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh hub. hub digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal)ketika ada satu paket yang masuk ke satu port di hub, maka akan tersalin ke port lainnya di hub yg sama dan semua komputer yg tersambung di hub yang sama dapat membaca paket tersebut.
gambar: contoh HUB



Router


Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (lapisan jaringan seperti internet protocol) dari stack protocol tujuh-lapis OSI.

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
gambar: router


Analogi Router dan SwitchSebagai ilustrasi perbedaan fungsi dari router dan switch adalah switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.


Router sangat banyak digunakan dalam jaringan berbasis teknologi protocol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari ethernet ke token ring.


Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.


Jenis - Jenis RouterSecara umum, router dibagi menjadi dua buah jenis, yakni:# Static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator jaringan.# Dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.


Bridge


Bridge jaringan adalah sebuah komponene jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan beroperasi di dalam lapisan data-link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel UTP dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara token ring danethernet. Bridge akan membuat sinyal yang ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke bridge tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Bridge jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol(SNMP), dan beberapa di antaranya memiliki fitur diagnosis lainnya.


Terdapat tiga jenis bridge jaringan yang umum dijumpai:

  • Bridge Lokal: sebuah bridge yang dapat menghubungkan segmen-segmen jaringan lokal.
  • Bridge Remote: dapat digunakan untuk membuat sebuah sambungan (link) antara LAN untuk membuat sebuah Wide Area Network.
  • Bridge Nirkabel: sebuah bridge yang dapat menggabungkan jaringan LAN berkabel dan jaringan LAN nirkabel.

gambar bridge nirkabel
Repeater
Di dalam jaringan komputer, repeater berfungsi untuk memperpanjang rentang jaringandengan cara memperkuat isyarat elektronis. Dengan menggunakan repeater, LAN yang memakai ethernet dapat diperpanjang rentang jaringannya sampai 20 km dengan memasang repeater pada setiap 2,5 km.Di dalam jaringan komputer, repeater berfungsi untuk memperpanjang rentang jaringan dengan cara memperkuat isyarat elektronis. Dengan menggunakan repeater,LAN yang memakai ethernet dapat diperpanjang rentang jaringannya sampai 20 km dengan memasang repeater pada setiap 2,5 km.
gambar:repeater

Modem
Modem adalah perangkat komunikasi yang digunakan untuk menyediakan konektivitas dengan internet. Modem bekerja dalam dua cara yaitu modulasi dan demodulasi. Ini bulu data digital ke analog ke digital dan analog.
