Nama         : Ika Rustika	REGISTER D FLIP-LOP	Nama Pembina  :  Ibu Neti Amalia ,S.Pd dan Ibu Dra. Hj.Sri Prihatiningsih
Kelas          : X TKJ A		No Exp                 :
No Absen  : 10		Nama Pelajaran : Digital
Tanggal      : Selasa , 24 Mei 2011		Nilai dan Paraf   :

 I. PENDAHULUAN



Register adalah salah satu jenis rangkaian logika sekuensial untuk menyimpan data digital, di lakukan melalui penyetan keadaan kumpulan fip-flop dalam register, jenis register, SISO,SIPO, PISO, PIPO disini saya mempraktekan rangkaian SIPO (serial input palarel output).

 II. TUJUAN

• Siswa dapat menjelaskan apa yang di maksid register.
• Siswa dapat membuktikan table kebenaran,  D FF register.
• Siswa dapat mengetahui cara kerja register dalam rangkaian.

 III. ALAT DAN BAHAN

• Sebuah PC
• Software circuit maker

 IV. GAMBAR KERJA

V. LANGKAH KERJA

• Jalankan aplikasi circuit maker.
• Klik digital by fungcion » flip-flop » klik 7474 » place.
• Digital animated » display » logic display » place sampai 4.
• Swich » digital » logic swich » place sampai 3.
• Setelah terangkai dengan benar, klik run » lalu simulation » digital mode.

 VI. HASIL KERJA

TABEL KEBENARAN

Clk	Data	A	B	C	D
1	0	0	0	0	0
1	1	1	0	0	0
1	0	1	0	0	0
1	1	1	1	0	0
1	0	1	1	0	0
1	1	1	1	1	0
1	0	1	1	1	0
1	1	1	1	1	1

 VII KESIMPULAN

        Jadi setelah mempraktekan rangkaian D flip-flop register serial input palarel output (sipo) jadi mengetahui, cara kerja register dengan rangkaian sipo, dan memahami, rangkaian tersebut.

Nama         : Ika Rustika	DATA FLIP-FLOP	Nama Pembina  :  Ibu Neti Amalia ,S.Pd dan Ibu Dra. Hj.Sri Prihatiningsih
Kelas          : X TKJ A		No Exp                 :
No Absen  : 10		Nama Pelajaran : Digital
Tanggal     : Selasa , 24 Mei 2011		Nilai dan Paraf   :

I. Pendahuluan

            Flip – flop adalah gerbang logika yang mempunyai dua kemungkinan kedudukan . Rangkaian D Flip – Flop disusun dengan menambahkan 1 gerbang NOT pada input Flip –Flop.

II. Tujuan

1.      Siswa dapat merangkai rangkaian D-FF menggunakan Circuit Maker.

2.      Siswa dapat mengetahui dan membaca cara kerja D-FF.

3.      Siswa dapat membuktikan table kebenaran D-FF.

III. Alat dan Bahan :

1.      1 buah PC

2.      Software Circuit Maker

IV. Gambar Rangkaian

V. Langkah Kerja

1.      Buka Software Circuit Maker

2.      Klik Digital by Function, pilih IC 7400 pada Gates NAND, kemudian Place dan pilih IC 7404 pada Gates Inverter, kemudian Place sesuai pada gambar rangkaian.

3.      Klik Switches, lalu klik Digital dan pilih Logic Switch, kemudian Place.

4.      Klik Digital Animated, klik Displays, pilih Logic Displays, kemudian Place.

5.      Pilih Wire Tool ( + ), kemudian sambungkan Logic Displays dengan gates tersebut.

6.      Klik Simulation, pilih Digital Mode.

7.      Pilih Run Digital Simulation.

VI. Hasil Kerja



Tabel Kebenaran

Input		Output
D	Cl	Q	Q
0	0	Tidak Berubah
0	1	0	1
1	0	Tidak Berubah
1	1	1	0

Timing diagram

VII. Kesimpulan

            Pada saat kondisi clock rendah, sinyal masukkan D tidak mempengaruhi keluaran Q. Sedangkan untuk sinyal clock yang tinggi, maka akan diperoleh keluaran sesuai data D yang masuk saat itu. Pada D ff inputnya hanya satu.

***

©2011

Nama         : Ika Rustika	DECODER	Nama Pembina  :  Ibu Neti Amalia ,S.Pd dan Ibu Dra. Hj.Sri Prihatiningsih
Kelas          : X TKJ A		No Exp                 :
No Absen  : 10		Nama Pelajaran : Digital
Tanggal      : Selasa , 24 Mei 2011		Nilai dan Paraf   :

I.        PENDAHULUAN

Decoder adalah mengubah bilangan biner ke decimal . Decoder adalah pengembangan dari counter sehinnga hanya menambahkan IC 7447 dan 7 – segmen.

Decoder pun terdapat secara up dan down akan tetapi kita dapat melihat angkanya pada 7 segmen dan yang mengaturnya adalah IC 7447.

II.      TUJUAN

·         Siswa harus memahami tentang decoder.

·         Siswa dapat mengetahui cara kerja decoder.

III.    ALAT dan BAHAN

1 buah PC

Software circuit maker

IV.    GAMBAR RANGKAIAN

DECODER UP



DECODER DOWN

V.      LANGKAH KERJA

1. Aktifkan aplikasi software circuit maker pada PC anda
2. Lalu carilah IC 7473 ½ (JK SR Flip-Flop) di Digital By Function à Flip-Flopsà 7473 ½
3. Lalu carilah IC 7404 (Gate NOT) di Digital By Function à gate inverters à 7404
4. Tambahkan IC 7447 sebagai decoder dan 7-segmen untuk melihat output angkanya
5. digital by function à decode/demux à 7447
6. displays à 7-segment LED à CA 7-seg
7. Tambahkan lampu di Digital Animated à Displays à Logic Displays
8. Tambahkan 2 switch yaitu di switch à Digital à Logic switch
9. Lalu sambungkan dengan + (wire tool)
10. hubungkan output LED dengan IC Decoder dan 7segmen seperti berikut!
11. Lalu pilih menu Digital Mode dalam simulation untuk memulai percobaan lalu tekan tanda  run Digital Simulation.

VI.    HASIL KERJA

COUNTER  UP

TABEL KEBENARAN



PULSA MASUKAN	KELUARAN FLIP-FLOP
	Q0	Q1	Q2	Q3
0	0	0	0	0
1	1	0	0	0
2	0	1	0	0
3	1	1	0	0
4	0	0	1	0
5	1	0	1	0
6	0	1	1	0
7	1	1	1	0
8	0	0	0	1
9	1	0	0	1
10	0	1	0	1
11	1	1	0	1
12	0	0	1	1
13	1	0	1	1
14	0	1	1	1
15	1	1	1	1
16	0	0	0	0

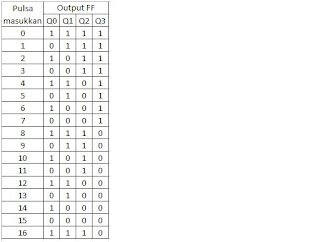

COUNTER DOWN

TABEL KEBENARAN

VII.  KESIMPULAN

Pada decoder up dan down memiliki fungsi yang sama hanya cara kerja dan hasil outputnya yang membedakan.

***
