Rabu, 01 Juni 2011

Nama         :
Ika Rustika
COUNTER
Nama Pembina  :
 Ibu Neti Amalia ,S.Pd dan
Ibu Dra. Hj.Sri Prihatiningsih
Kelas          : X TKJ A
No Exp                 :
No Absen  : 10
Nama Pelajaran : Digital
Tanggal      : Selasa , 24 Mei 2011
Nilai dan Paraf   :

I. PENDAHULUAN
                Counter Up adalah serangkaian flip-flop yang di hubungkan secara seri dengan cara output flip-flop yang pertama menjadi input flip-flop berikutnya. Pulsa dari clock menjadi iput untuk flip-flop yang pertama dan akan menyebabkan perubahan pada kondisi output  untuk saat yang di kehendaki (correct edge). Counter Up berfungsi untuk menghitung secara maju.
Counter Down adalah serangkaian flip-flop yang di hubungkan secara seri dengan cara output flip-flop yang pertama menjadi input flip-flop berikutnya. Pulsa dari clock menjadi iput untuk flip-flop yang pertama dan akan menyebabkan perubahan pada kondisi output  untuk saat yang di kehendaki (correct edge). Counter Down berfungsi untuk menghitung secara mundur.

II. TUJUAN
1.                   Menerangkan rangkaian counter up dan down.
2.                   Siswa dapat membaca dan mengetahui cara kerja counter up dan down.
 III. ALAT DAN BAHAN
-                      1 buah PC
-                      Software circuit maker






IV.  GAMBAR RANGKAIAN

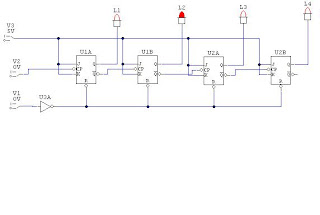

COUNTER UP

COUNTER DOWN

V  . LANGKAH KERJA
  1. Aktifkan aplikasi software circuit maker pada PC anda
  2. Lalu carilah IC 7473 ½ (JK SR Flip-Flop) di Digital By Function à Flip-Flopsà 7473 ½
  3. Lalu carilah IC 7404 (Gate NOT) di Digital By Function à gate inverters à 7404
  4. Tambahkan lampu di Digital Animated à Displays à Logic Displays
  5. Tambahkan 2 switch yaitu di switch à Digital à Logic switch
  6. Lalu sambungkan dengan + (wire tool)
  7. Lalu pilih menu Digital Mode dalam simulation untuk memulai percobaan lalu tekan tanda  run Digital Simulation.
  8. Lalu tekan atau ubah switch-switchnya


V. HASIL KERJA
Atur  switch pertama pada keadaan ON dan CLEAR pada keadaan OFF.
COUNTER UP

















TABEL KEBENARAN

PULSA MASUKAN
KELUARAN FLIP-FLOP
Q0
Q1
Q2
Q3
0
0
0
0
0
1
1
0
0
0
2
0
1
0
0
3
1
1
0
0
4
0
0
1
0
5
1
0
1
0
6
0
1
1
0
7
1
1
1
0
8
0
0
0
1
9
1
0
0
1
10
0
1
0
1
11
1
1
0
1
12
0
0
1
1
13
1
0
1
1
14
0
1
1
1
15
1
1
1
1
16
0
0
0
0
COUNTER DOWN













































TABEL KEBENARAN

VI. KESIMPULAN
                Jadi, counter down berfungsi untuk penghitung secara mundur dan counter up secara maju keduanya dengan cara pulsa dari clock menjadi input untuk FF yang pertama dan akan menyebabkan perubahana pada kondisi output untuk saat yang dikehendaki.



***
